АНАЛОГ. ВХ., 8 БИПОЛ. (8X1) - 140AVI03000
Артикул:
140AVI03000
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Рассеиваемая мощность [вт]
- 2.2 Вт
- Вес нетто
- 0.3 кг
- Количество аналоговых входов
- 8
- Common mode rejection
- > - 80 dB 60 Гц
- Тип продукта
- модуль аналогового ввода
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Локальная индикация
- производится обмен данными по шине (Active): 1 светодиод (зеленый) внешний отказ: 1 светодиод (красный) канал включен: 8 светодиодов (зеленый) отказ канала: 8 светодиодов (красный)
- Высота над уровнем моря
- Сертификаты
- FM класс 1 раздел 2 cUL
- Рабочая температура окружающей среды
- 0-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Номинальный ток шины
- 280 мА
- Изменение точности в зависимости от температуры
- +/- 0,0015 % полной шкалы/°C
- Линейный диапазон измерения
- (входной диапазон) x 1,024 мА (входной диапазон) x 1,024 В
- Требование адресации
- 9 входных слов
- Тип аварийного состояния
- обрыв провода 4...20 мА шкала соединения 1...5 V
- Вид фильтра
- однополюсный ФНЧ - 3 дБ на 847 Гц +/- 20 %
- Развязка между каналами и шиной
- 500 В действ. пер. тока для 60 с 750 В пост. тока
- Время обновления
- 10 мс
- Абсолютн. макс. входн.
- 50 В постоянный ток 25 мА
- Серия
- платформа автоматизации Modicon Quantum
- Формат модуля
- стандарт
- Развязка между каналами
- 135 В действ. 200 В пост. тока
- Ошибка линеаризации
- +/- 0,008 %
- Тип подключения
- ток биполярного источника: 20 mA биполярное напряжение: +/- 10 V биполярное напряжение: +/- 5 V униполярный ток: 0...20 mA униполярное смещения: 0...10 V униполярное смещения: 0...5 V
- Стойкость к электромагнитным полям
- 10 В/м 80-1000 МГц в соответствии с IEC 801-3
- Абсолютная погрешность измерения
- +/- 0,03 % +/- 0,05 % полной шкалы макс.
- Разрешение аналогового входа
- 16 бит +/- 10 V 16 бит +/- 5 V 16 бит 0...10 V 16 бит 0...20 mA 16 бит 0...5 V 16 бит 20 mA
- Входной импеданс
- > 20 Ом Напряжение 250 МОм +/- 0,03 %
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Тип входа
- дифференциальн.
- Относительная влажность
- 95-95 % без образования конденсата
- Стандарты
- UL 508 CSA C22,2 No 142
- Серия SE
- Промышленные ПЛК Modicon
Описание
Аналог. вх, 8 бипол. (8x1) 0-20mA, +/-20mA,+/-10V, 16 бит

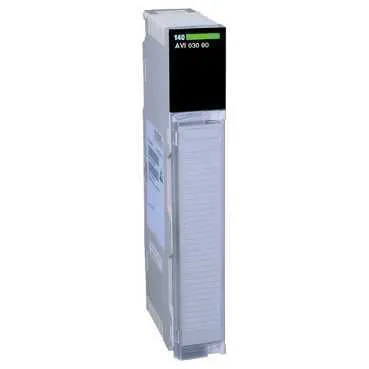

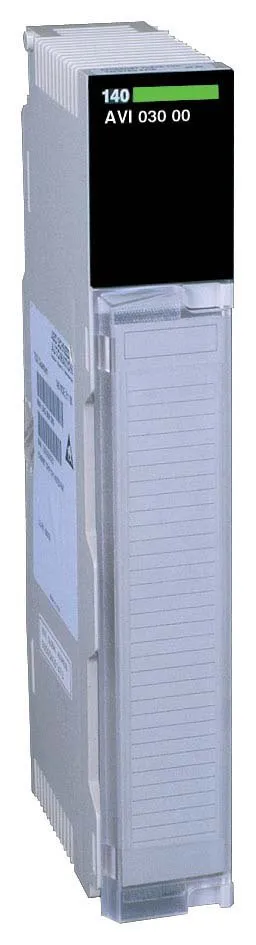

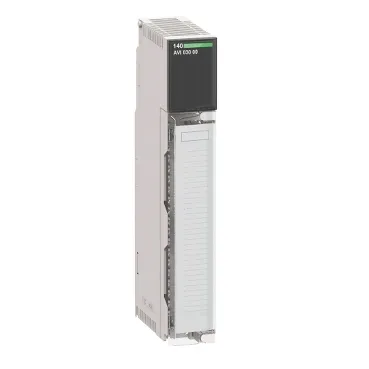

Галерея
