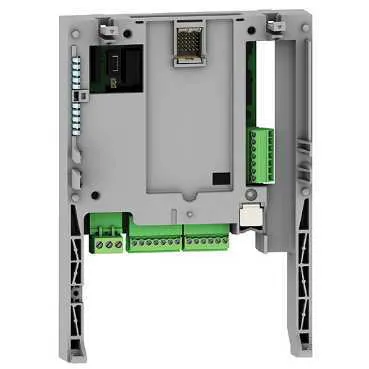

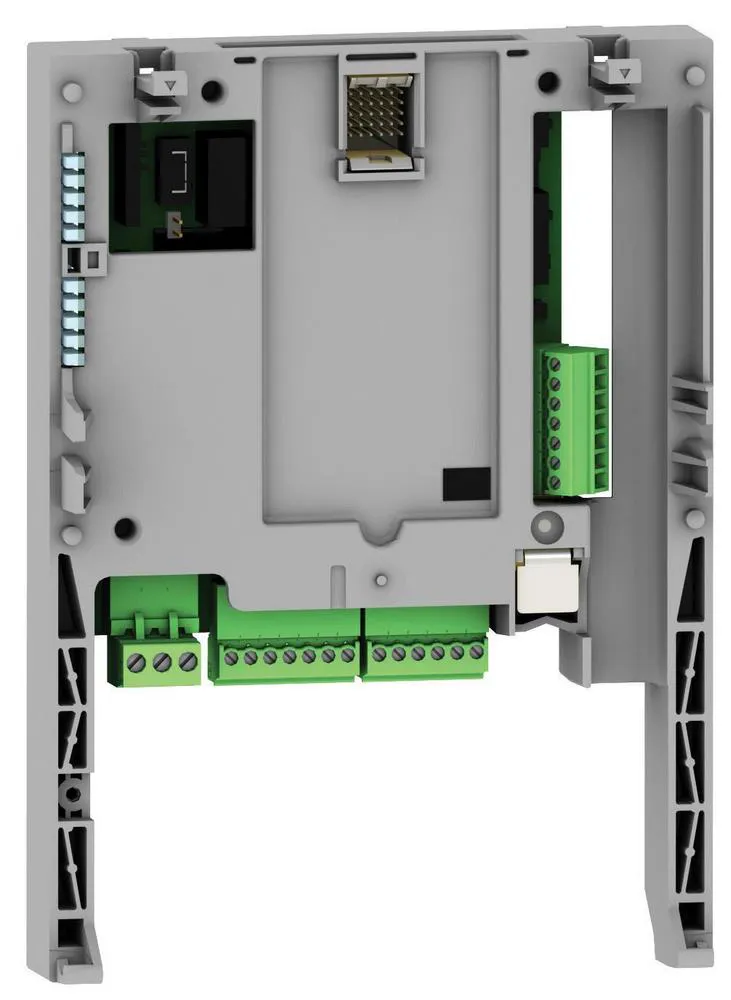

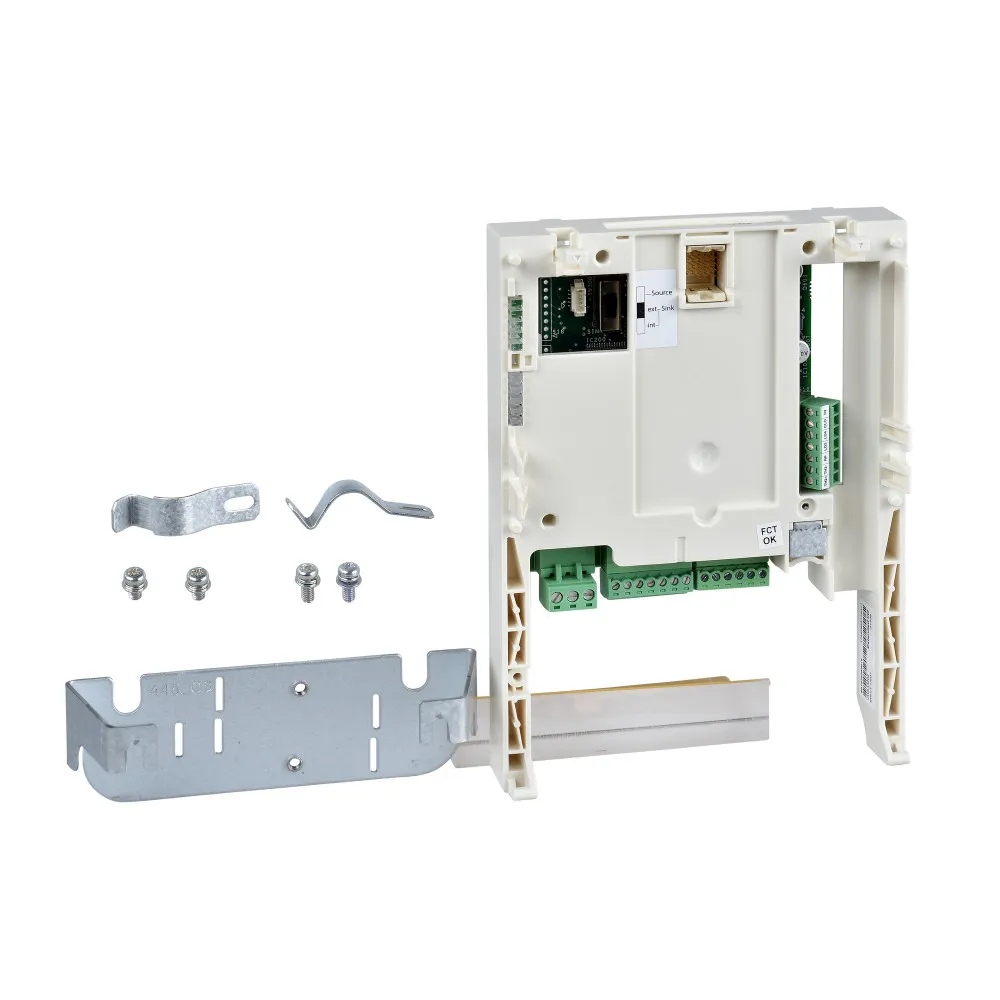

КАРТА КОНТРОЛЛЕР ATV71 - VW3A3501
Артикул:
VW3A3501
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Коммуникационный порт
- CANopen
- Количество аналоговых выходов
- 2
- Вес нетто
- 0.32 кг
- Количество аналоговых входов
- 2
- Описание цифрового модуля
- размер данных, доступных для Modbus: 2 Кслов размер данных: 64 Кслов макс. размер откомпилированной программы: 320 Кбайт макс. размер записанных данных: 4 Кслов
- Совместимость серий продукта
- Altivar 61Q Altivar 71 Altivar 71Q Altivar 61 Altivar Lift
- Тип продукта
- встроенная программируемая плата контроллера
- Тип соединителя
- 9-конт. вилка SUB-D
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Номинальное напряжение
- 24 В
- Тип источника питания
- пост. ток
- Срок службы батареи
- 8 г.
- Тип батареи
- литиевая
- Тип дискретного входа
- (LI51...LI60) логические входы, 24 V пост. Тока, совместим с уровень 1 ПЛК (пределы напряжения:
- Скорость передачи
- 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps
- Способ доступа
- ведущий
- Кол-во адресов
- 11689
- Логика дискретного выхода
- (LO51...LO56) положительный
- Тип аналогового выхода
- AO51, AO52 токовый аналоговый выход: 0...20 mA, полное сопротивление: 500 Ом, разрешение: 10 бит
- Тип подключения
- AI51, AI52 токовый аналоговый вход: 0...20 mA, полное сопротивление: 250 Ом, разрешение: 10 бит
- Тип дискретного выхода
- (LO51...LO56) логический выход, совместим с уровень 1 ПЛК
- Служба обмена данными
- DSP 405 DS 301 V4.02 аварийная сигнализация, загрузка, синхронизация всего 10 ПРМ и ПРД PDO для каждого ведомого устройства 2 клиентских SDO на ведущее устройство
- Пределы напряжения питания
- 19-30 В
- Тип дискретных входов
- положительный (LI51...LI60), = 11 В (состояние 1)
- Тип дисплея
- 1 светодиод для ERROR (отказ) 1 светодиод для RUN (состояние)
- Электрическое соединение
- зажим, 1,5 мм² / AWG 16, 0.25 Н-м
- Напряжение дискретного выхода
- 24 В пост. ток, максимальное напряжение переключения: 30 В логический выход
- Потребляемый ток
- 2 А максимум 200 мА макс. на логический выход 80 мА режим холостого хода
- Количество дискретных выходов
- 6
- Количество дискретных входов
- 10
- Макс. выходной ток
- 0.2 А, логический выход
- Серия SE
- Аксессуары и опции для ПЧ и УПП
Описание
КАРТА КОНТРОЛЛЕР ATV71
Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка.
Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).
Галерея
