КАРТА РЕЗОЛЬВЕРА - VW3A3408
Артикул:
VW3A3408
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.2 кг
- Maximum cable distance between devices
- 200 м
- Совместимость серий продукта
- Altivar 71 Altivar 71Q Altivar Lift
- Тип продукта
- интерфейсный модуль кодера
- Совместимость продукта
- ATV71H...M3383 ATV71H...M3X383 ATV71H...N4383
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- Altivar
- Разрешение обратной связи по сигналу скорости
- 12 +/- 1 бит, 2exp(12) максимум
- Частота возбуждения
- регулируемая: 4, 8, 12 кГц
- Напряжение вторичной цепи
- 1 В действ.
- Ток возбуждения
- 50 мА макс.
- Коэффициент
- коэфф. трансформации: 4:1, 3:1, 2:1, 1:1
- Кол-во полюсов датчика положения
- полюса кодировщика: 2 , полюсы электродвигателя: 2 7500 об/мин, количество импульсов на оборот = 4096 полюса кодировщика: 2 , полюсы электродвигателя: 4 3750 об/мин, количество импульсов на оборот = 2048 полюса кодировщика: 2 , полюсы электродвигателя: 6 2500 об/мин, количество импульсов на оборот = 1024 полюса кодировщика: 2 , полюсы электродвигателя: 8 1875 об/мин, количество импульсов на оборот = 512 полюса кодировщика: 2 7500 об/мин, количество импульсов на оборот = 4096 полюса кодировщика: 4 3750 об/мин, количество импульсов на оборот = 4096 полюса кодировщика: 6 2500 об/мин, количество импульсов на оборот = 4096 полюса кодировщика: 8 1875 об/мин, количество импульсов на оборот = 4096
- Напряжение возбуждения
- 1,25...5,6 В действ.
- Тип энкодера
- резольвер
- Кол-во импульсов на оборот
- 4096
- Электрическое соединение
- зажим, емкость соединения: 0,2 мм² (AWG 24)
- Серия SE
- Аксессуары и опции для ПЧ и УПП
Описание

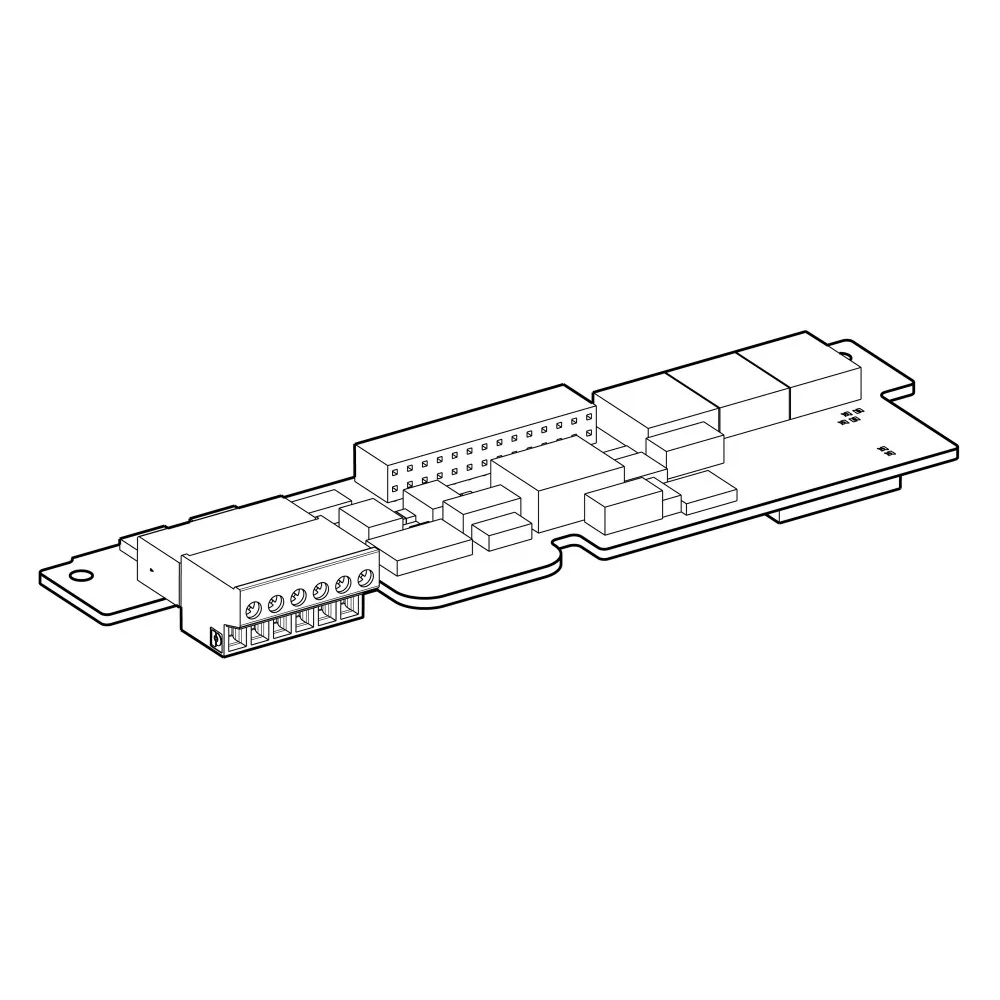

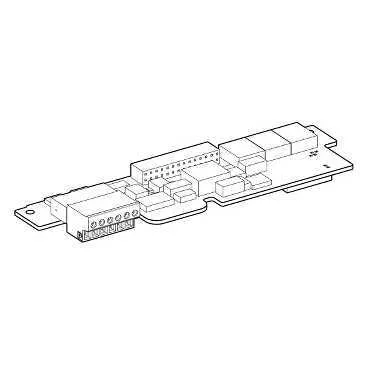

КАРТА РЕЗОЛЬВЕРА
Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка.
Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).
