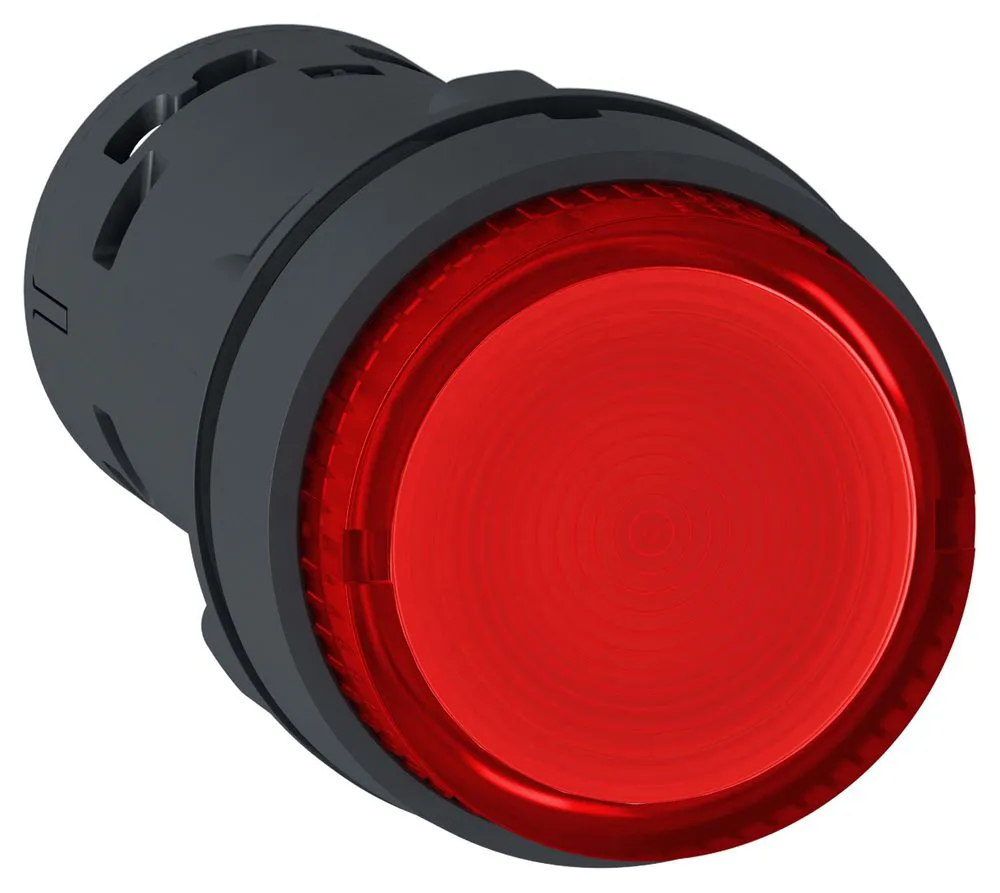

КНОПКА 22ММ 24В КРАСНАЯ С ПОДСВЕТКОЙ 1НЗ - XB7NJ04B2
Артикул:
XB7NJ04B2
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Работа контактов
- Медленное размыкание
- Тип сигнализации
- Постоянный
- Электрическая надежность мэк 60947-5-4
- Λ <= 10exp(-6) при 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
- Прямое размыкание
- С принудительное открытие в соответствии с EN/МЭК 60947-5-1 приложение К
- Цоколь лампы
- Встроенный светодиод
- Фикс. центр.
- >= 30 x 40 mm вкл. опорная панель, пластик, толщина: 2...6 мм >= 30 x 40 mm вкл. опорная панель, металл, толщина: 1...6 мм
- Срок службы
- 70000 h при номинальном напряжении и 25 °C
- Форма головки винта
- Поперечный головка совместим с Pozidriv No 1 отвертка Перфорированная головка совместим с плоск. Ø 5,5 мм отвертка Поперечный головка совместим с Philips No 1 отвертка Перфорированная головка совместим с плоск. Ø 4 мм отвертка Поперечный головка совместим с JIS No 1 отвертка
- Степень защиты nema
- NEMA 12 в соответствии с UL 50 E
- Класс защиты от поражения электр. током
- Класс II в соответствии с IEC 61140
- Общая высота cad
- 57,5 мм
- Общая ширина cad
- 29 мм
- Параметры управляющего устройства
- Красный потайной без маркировки
- Тип рукоятки
- Нажать и нажать для перевода в исх. положение
- Форма головки сигнального блока
- Круглая
- Монтажный диаметр
- 22 мм
- Описание зажимов iso n°1
- (11-12)NC
- Тип клемм
- Винтовой зажим : <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1 Винтовой зажим : 1 x 0,.34...2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1
- Защитное исполнение
- TH
- Монтаж устройства
- Крепежное отверстие:Ø 22.5 мм (22,3 +0,4/0) в соответствии с EN/IEC 60947-1
- Поштучная продажа
- 10
- Защита от короткого замыкания
- 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
- Электромагнитное излучение
- Класс B в соответствии с EN 55011
- Пределы напряжения питания
- 21.6...26.4 test3 пер. ток 19.2...30 test3 пост. ток
- Потребляемый ток
- 18...27 мА
- Ударопрочность
- 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны
- Виброустойчивость
- 5 gn (f = 2...500 Гц) в соответствии с IEC 60068-2-6
- Источник света
- Светодиодная лампа
- Тип контактов
- 1 Н.З.
- Механическая износостойкость
- 300000 циклы
- Номинальное напряжение питания [us]
- 24 V пер./пост. тока
- Электрическая прочность
- 1000000 циклы, DC-13, 0.3 А при 24 В, производительность: 216000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0.09 A при 240 V, производительность: 108000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0.03 А при 230 В, производительность: 216000 cyc/mn, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
- Температура окружающего воздуха при хранении
- -40...70 °C
- Рабочая температура
- -25...70 °C
- Монтаж
- Крепежная гайка под головкой рекомендуемый крутящий момент: 2.2 Н-м (+/- 0,2 Н.м)
- Момент затяжки
- 0.8...1.2 Н-м в соответствии с EN 60947-1
- Краткое имя устройства
- XB7
- Директива rohs
- Не будет соответствовать
- Статус предложения
- Продукт не входит в категорию Green Premium
- Сертификация
- GOST CCC
- Стандарты
- UL 508 EN/IEC 60947-5-1 EN/IEC 60947-1 CSA C22.2 № 14 JIS C 4520
- Код совместимости
- XB7
- Масса продукта
- 0.023 кг
- [icw] номинальный рабочий ток
- 0.1 А при 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.6 А при 120 V AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.3 А при 240 V, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.22 А при 125 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1
- [uimp] номинальное импульсное напряжение
- 4 test1 в соответствии с EN/IEC 60947-1
- [ui] номинальное напряжение изоляции
- 250 test3 (степень загрязнения: 3) в соответствии с EN/IEC 60947-1
- Тип изделия или компонента
- Монолитная кнопка
- Cтепень защиты ip
- IP65 (лицевая панель) в соответствии с IEC 60529 IP20 (задняя панель) в соответствии с IEC 60529
- Семейство продуктов
- Harmony XB7
