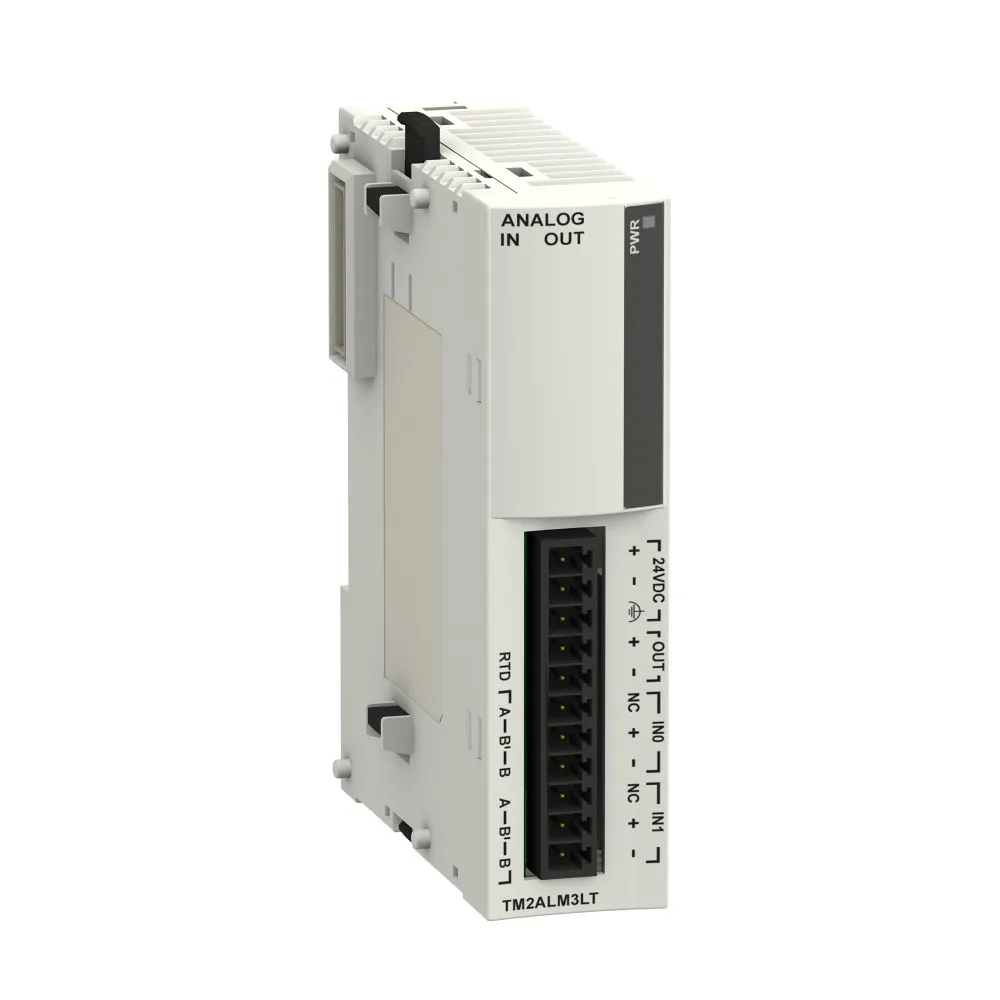

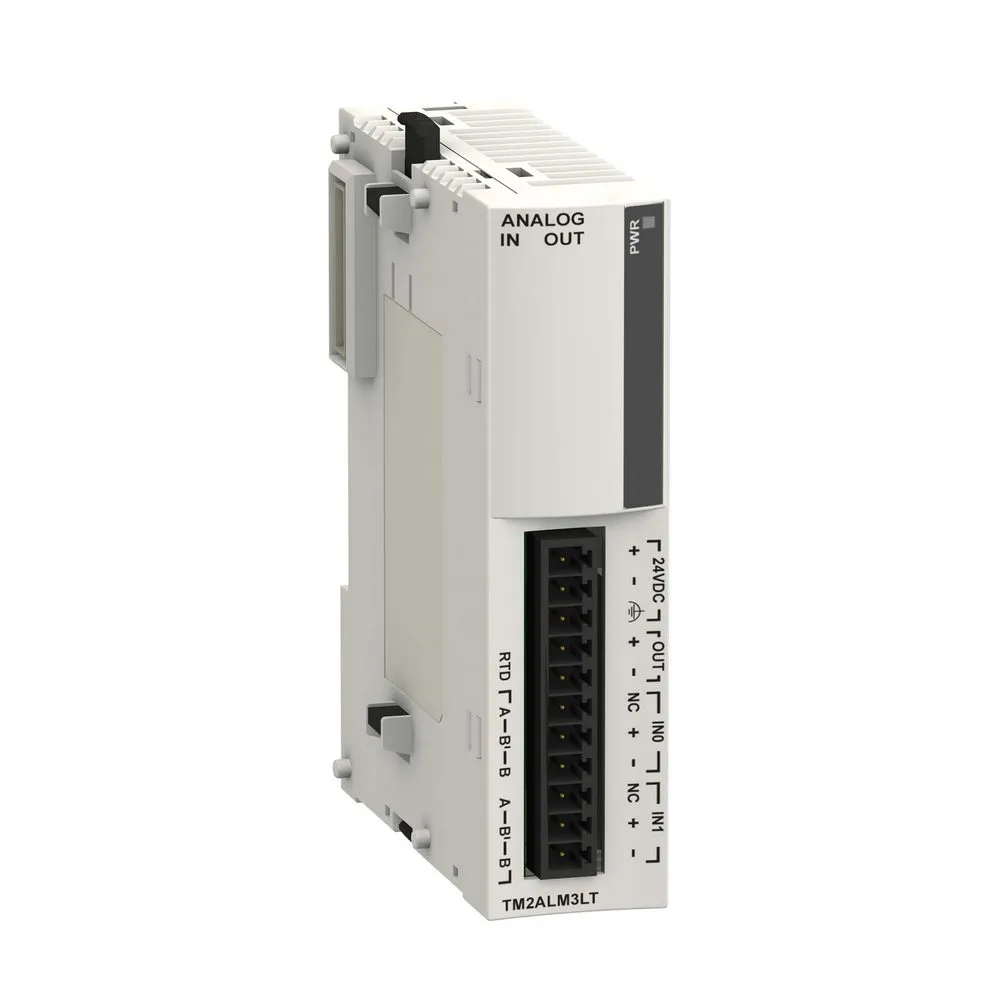

МОДУЛЬ АНАЛОГ 2ВХ ТП/1ВЫХ В-МА 12БИТ - TM2ALM3LT
Артикул:
TM2ALM3LT
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Источник питания
- внешнее питание
- Количество аналоговых выходов
- 1
- Вес нетто
- 0.085 кг
- Количество аналоговых входов
- 2
- Совместимость серий продукта
- Advantys OTB Twido
- Тип продукта
- модуль аналогового вв/выв.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- логический контроллер Modicon M238
- Изоляция между каналом и внутренними логическими схемами
- оптопара
- Общая погрешность
- +/-1 % полной шкалы, тип аналогового входа: Ток, тип аналогового выхода: ток +/-1 % полной шкалы, тип аналогового входа: датчик температуры +/-1 % полной шкалы, тип аналогового входа: термопара +/-1 % полной шкалы, тип аналогового входа: Напряжение, тип аналогового выхода: напряжение
- Ошибка на выходе
- +/- 1 % полной шкалы
- Период опроса
- 60 мс на канал + 1 цикл управления контроллера термопара 80 мс на канал + 1 цикл управления контроллера
- Перекрестный
- Входной уровень
- низкий уровень
- Температурный коэффициент
- +/-0,006 % полной шкалы/°C, тип аналогового входа: - 100...500 °C 3-проводн. датчик Pt +/-0,006 % полной шкалы/°C, тип аналогового входа: 0...1200 °C термопара J +/-0,006 % полной шкалы/°C, тип аналогового входа: 0...1300 °C термопара K +/-0,006 % полной шкалы/°C, тип аналогового входа: 0...400 °C термопара T +/-0,015 % полной шкалы/°C, тип аналогового входа: 0...10 V, тип аналогового выхода: 0...10 V +/-0,015 % полной шкалы/°C, тип аналогового входа: 4...20 mA, тип аналогового выхода: 4...20 mA
- Погрешность измерения
- +/- 0,2 % полной шкалы - 100...500 °C 3-проводн. датчик Pt в 25 °C +/- 0,2 % полной шкалы 0...10 V 0...10 V в 25 °C +/- 0,2 % полной шкалы 4...20 мА 4...20 мА в 25 °C 0,2 % полной шкалы +/- 4 °C 0...1200 °C термопара J в 25 °C 0,2 % полной шкалы +/- 4 °C 0...1300 °C термопара K в 25 °C 0,2 % полной шкалы +/- 4 °C 0...400 °C термопара T в 25 °C
- Пульсации на выходе
- Время стабилизации
- 20 мс
- Активное сопротивление нагрузки
- >= 2000 Ом напряжение
- Тип нагрузки
- резистивные
- Разрешение аналогового выхода
- 12 бит
- Тип аналогового выхода
- ток: 4...20 мА напряжение: 0...10 V
- Тип кабеля
- экранированный кабель
- Нелинейность
- +/- 0,2 % полной шкалы, тип аналогового входа: Ток, тип аналогового выхода: ток +/- 0,2 % полной шкалы, тип аналогового входа: датчик температуры +/- 0,2 % полной шкалы, тип аналогового входа: термопара +/- 0,2 % полной шкалы, тип аналогового входа: Напряжение, тип аналогового выхода: напряжение
- Повторяемость позиционирования
- +/-0,5 % полной шкалы для вход/выход
- Длительность выборки
- 20 мс, тип аналогового входа: датчик температуры 60 мс, тип аналогового входа: термопара
- Тип подключения
- 3-проводн. датчик Pt датчик температуры - 100...500 °C дифференциальн. термопара 0...1200 °C с термопара J дифференциальн. термопара 0...1300 °C с термопара K дифференциальн. термопара 0...400 °C с термопара T дифференциальн.
- Время преобразования
- 20 мс + 1 цикл управления контроллера
- Значение младшего значащего бита
- 2,5 мВ Напряжение напряжение 4,8 мкА Ток ток 0,1 °C термопара 0,15 °C датчик температуры
- Разрешение аналогового входа
- 12 бит
- Пределы напряжения питания
- 19.2-30 В
- Входной импеданс
- >= 1 МОм
- Электрическое соединение
- 1 съемный клеммный блок с винтовыми зажимами
- Потребляемый ток
- 50 мА в 24 В постоянный ток внешн. 50 мА в 5 В постоянный ток встроенный
- Электрическая прочность изоляции
- 500 В между каналами ввода-вывода 500 В между вх/вых. и внешним контуром питания 500 В между вх/вых. и внутр. логич. схемами
- Номинальное напряжение питания [us]
- 24 В постоянный ток
Описание
МОДУЛЬ АНАЛОГ 2ВХ ТП/1ВЫХ В-МА 12БИТ
