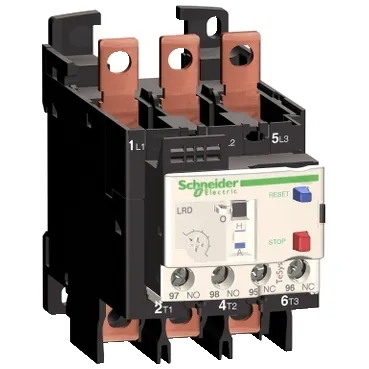

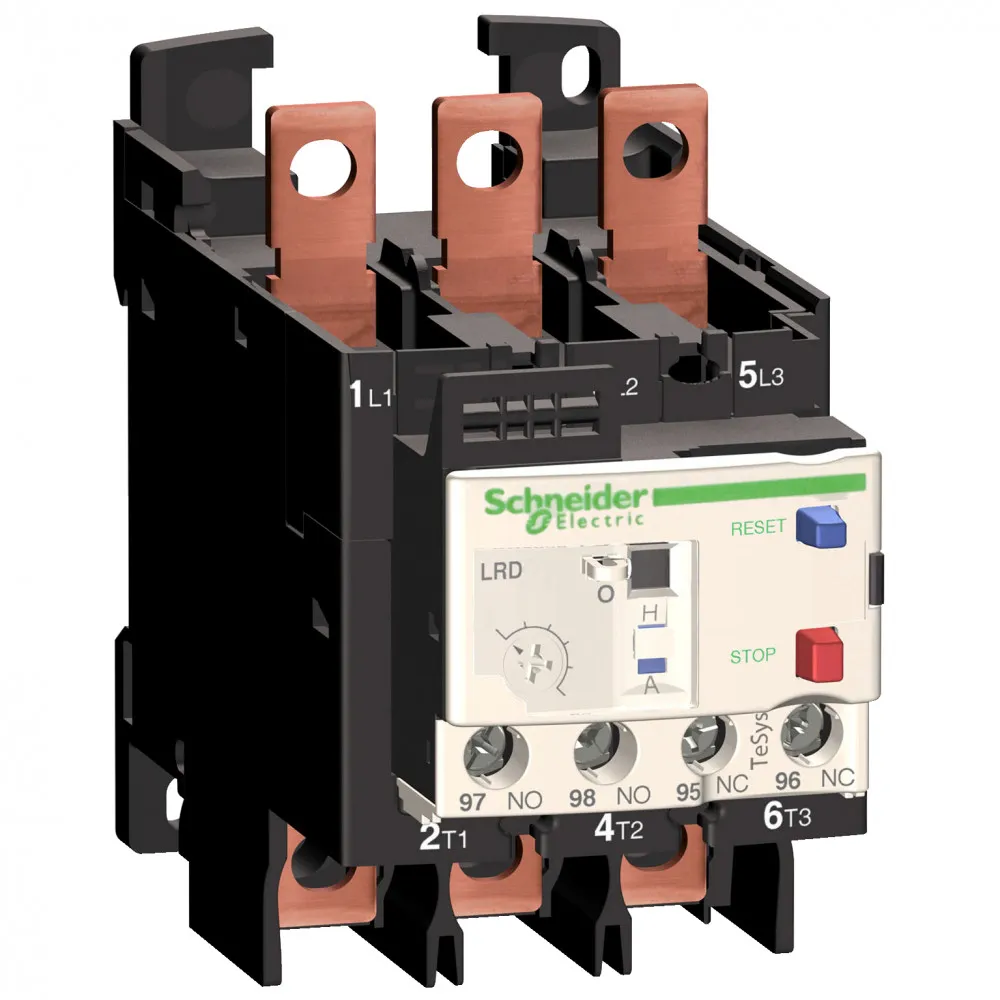

ПОД КОЛЬЦЕВОЙ НАКОНЕЧНИК 23-32A CLASS 20 - LRD332L6
Артикул:
LRD332L6
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.375 кг
- Механическая стойкость
- удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7 вибрации: 4 gn в соответствии с IEC 60068-2-6
- Совместимость продукта
- LC1D40A LC1D65A LC1D50A
- Тип продукта
- дифференциальное тепловое реле перегрузки
- Краткое название устройства
- LRD
- Температура окружающей среды при хранении
- -60-70 °C
- Вспомогательные контакты
- 1 Н.О. + 1 Н.З.
- Сертификаты
- МЭК UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping)
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ
- Степень защиты ip
- IP20 в соответствии с МЭК 60529
- Соединения – клеммы
- цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² Гибкий без наконечника цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² жесткий кабель без наконечника силовая цепь: клеммы с кольцевыми наконечниками
- Рабочая температура окружающей среды
- -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
- Класс тепловой перегрузки
- класс 20 в соответствии с IEC 60947-4-1
- Серия
- TeSys
- Температурная компенсация
- -20-60 °C
- Уставка срабатывания
- 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
- Допустимый ток
- 3 А в 120 V AC-15 для цепь сигнализации 0.22 А в 125 В DC-13 для цепь сигнализации
- Диапазон уставок тепловой защиты
- 23-32 А
- Чувствительность к обрыву фазы
- ток отключения 130 % от Ir на две фазы, последняя на 0
- [ui] номинальное напряжение изоляции
- силовая цепь: 600 В в соответствии с CSA силовая цепь: 600 В в соответствии с UL силовая цепь: 690 В в соответствии с IEC 60947-4-1
- Защитное исполнение
- TH в соответствии с IEC 60068
- Соответствующий номинал предохранителя
- 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации
- [ith] условный тепловой ток на открытом воздухе
- 5 А для цепь сигнализации
- Электрическая прочность изоляции
- 1.89 кВ в 50 Гц в соответствии с МЭК 60947-1
- Область применения
- защита двигателя
- Частота сети
- 0...400 Гц
- Тип сети
- постоянный ток Переменный ток
- Тип управления
- красный кнопка: останов синий кнопка: сброс
- Шаг соединения
- 17.5 мм
- Момент затяжки
- цепь управления: 1.7 Н-м - винтовой зажим силовая цепь: 6 Н-м - клеммы с кольцевыми наконечниками M6
- Огнестойкость
- V1 в соответствии с UL 94
- Стандарты
- EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5
- Код совместимости
- LRD
- [ue] номинальное рабочее напряжение
- 690 V Переменный ток 0...400 Гц для силовая цепь в соответствии с IEC 60947-4-1
- Монтажная опора
- монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
- Наименование продукта
- TeSys LRD
Описание
Тепловое реле 23-32А class 20. диапазон: TeSys - наименование изделия: TeSys LRD - тип устройства или его аксессуаров: дифференциальное тепловое реле перегрузки - краткое название устройства: LRD - применение реле: защита двигателя - совместимость изделий: LC1D50A, LC1D65A, LC1D40A - тип сети: переменный ток, постоянный ток - [Ui] номинальное напряжение изоляции: 690 В силовая цепь в соответствии с IEC 60947-4-1, 600 В силовая цепь в соответствии с UL, 600 В силовая цепь в соответствии с CSA. Преимущества: Безопасность и эффективная защита. Благодаря встроенной функции ручного и автоматического сброса и простой установке при помощи клемм с винтовым контактным зажимом, пружинных контактов, кольцевого зажима и клеммного блока EverLink, тепловые реле перегрузки модели LRD очень надежны и охватывают целый спектр типоразмеров двигателя вплоть до 150A. Использование тепловых реле перегрузки в сочетании с контакторами d TeSys образует чрезвычайно компактный пускатель.... применения: Промышленность, инфраструктура, строительство и т.д.:, Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки и опрокидывания электродвигателя, обрыва фазы..
