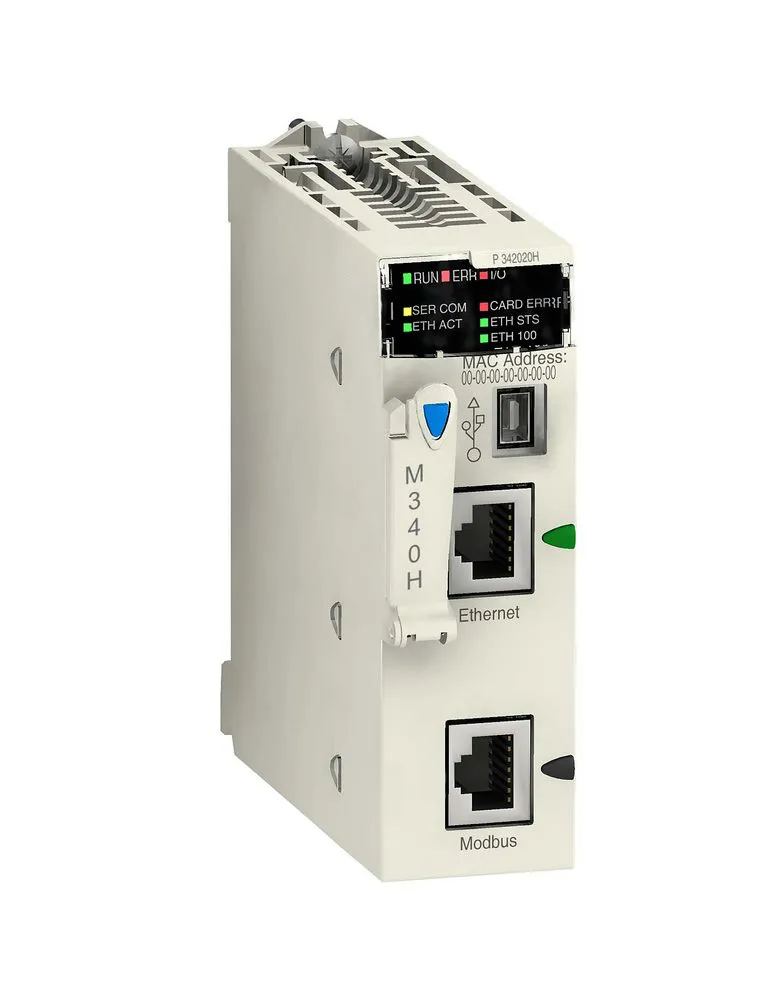

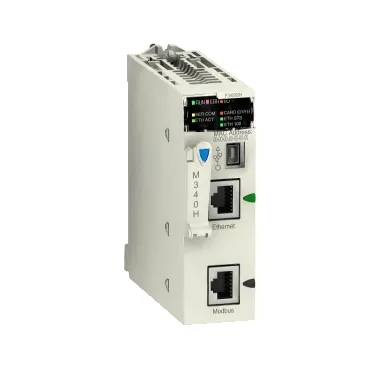

ПРОЦЕССОР 340-20, MODBUS, ETHERNET, H - BMXP342020H
Артикул:
BMXP342020H
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.205 кг
- Количество слотов
- 11
- Maximum tap links length
- Execution time per instruction
- 0.12 µs булево 0.17 µs слова двойной длины 0.25 µs одно слово 1.16 µs с плавающей запятой
- Накладные расходы системы
- 0.13 мс для быстрая задача 0.7 мс для управляющая задача
- Специальная область применения продукта
- для работы в сложных условиях
- Тип продукта
- процессорный модуль
- Маркировка
- CE
- Степень защиты ip
- IP20
- Рабочая температура окружающей среды
- -25-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Используемый по умолчанию размер областей объектов
- 1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты
- Параметр управления
- один CRC 16 в каждом кадре (RTU) Modbus один LRC в каждом кадре (RTU) символьный режим один LRC в каждом кадре (RTU) Modbus
- Запросы
- 1 Кбайт данных на каждый запрос символьный режим 252 байт данных на запрос RTU Modbus 504 байт данных на запрос ASCII Modbus
- Кол-во устройств
- 2 двухточечный символьный режим 2 двухточечный Modbus
- Контроль
- счетчики диагностики Modbus счетчики событий Modbus
- Кол-во приложений определенного канала
- 36
- Возможности процессора по аналоговому вв/выв.
- 256 вх/вых. конфигурация с несколькими шасси 66 вх/вых. конфигурация с одной стойкой
- Возможности процессора по дискретному вв/выв.
- 1024 вх/вых. конфигурация с несколькими шасси 704 вх/вых. конфигурация с одной стойкой
- Кол-во стоек
- 4
- Серия
- платформа автоматизации Modicon M340
- Концепция
- Transparent Ready CANopen
- Кол-во инструкций в мс
- 6,4 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой 8,1 Кинструкций/мс 100 % логический
- Процессор модуля связи
- 2 модуль связи Ethernet 4 модуль с AS-интерфейсом
- Каналы управления
- программируемые циклы
- Директивы
- 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2014/34/EU - ATEX directive 2012/19/EU - WEEE директива
- Защитное исполнение
- защитное конформное покрытие
- Описание памяти
- поставляемая карта памяти (BMXRMS008MP) резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данные встроенное ОЗУ 3584 кБ программы, константы и символы поставляемая карта памяти (BMXRMS008MP) активация стандартного web сервера, класс B10
- Кол-во адресов
- 0-248 для символьный режим 0-248 для Modbus
- Структура приложения
- 64 задачи обработки событий 1 периодическая быстрая задача нет вспом. задачи 1 циклическая/периодическая управляющая задача
- Характеристики окружающей среды
- gas resistant class Gx в соответствии с ISA S71.04 gas resistant class 3C4 в соответствии с IEC 60721-3-3 пыленепроницаемый class 3S4 в соответствии с IEC 60721-3-3 sand resistant class 3S4 в соответствии с IEC 60721-3-3 salt resistant уровень 2 в соответствии с IEC 68252 mold growth resistant class 3B2 в соответствии с IEC 60721-3-3 fungal spore resistant class 3B2 в соответствии с IEC 60721-3-3 опасная зона класс I деление 2
- Тип встроенных клемм
- последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 2 экранированных витых пары в 0,3...19,2 Кбит/с полный дуплекс последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс USB порт в 12 Mbit/s Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с
- Макс. размер областей объектов
- 256 kB нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты
- Служба обмена данными
- управление полосой пропускания, Ethernet TCP/IP Data Editor, Ethernet TCP/IP обмен сообщениями по протоколу Modbus TCP, Ethernet TCP/IP Rack Viewer, Ethernet TCP/IP администратор сети SNMP, Ethernet TCP/IP
- Порт ethernet
- 10BASE-T/100BASE-TX
- Светодиодный индикатор состояния
- передача информации по сети Ethernet (ETH ACT): 1 светодиод (зеленый) процессор работает (RUN): 1 светодиод (зеленый) состояние сети Ethernet (ETH STS): 1 светодиод (зеленый) скорость передачи данных (ETH 100): 1 светодиод (красный) отказ модуля вводв/вывода (I/O): 1 светодиод (красный) отказ карты памяти (CARD ERR): 1 светодиод (красный) ошибка процессора или системы (ERR): 1 светодиод (красный) передача информации по шине Modbus (USER COM): 1 светодиод (желтый)
- Кол-во устройств в сегменте
- 0-32 (символьный режим) 0-32 (Modbus)
- Длина шины
- 0-10 м последов. канал без развязки символьный режим сегмент 0-10 м последов. канал без развязки Modbus сегмент 0-1000 м гальв. развязанный последовательный символьный режим сегмент 0-1000 м гальв. развязанный последовательный Modbus сегмент 0-15 м символьный режим двухточечный 0-15 м Modbus двухточечный
- Питание
- внутреннее электропитание через шасси
- Потребляемый ток
- 95 мА в 24 В пост. ток
- Относительная влажность
- 10-95 % без образования конденсата
- Сертификация
- CE UL CSA RCM EAC Merchant Navy ATEX zone 2/22 IECEx zone 2/22
- Стандарты
- EN/IEC 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/МЭК 60079-0
Описание
Процессор 340-20, Modbus, Ethernet, H. серия продукта: платформа автоматизации Modicon M340 - тип устройства или его аксессуаров: процессорный модуль - специальная область применения продукта: для работы в сложных условиях - концепция: Transparent Ready, CANopen - возможности процессора по дискретному вв/выв.: 1024 вх/вых. конфигурация с несколькими шасси, 704 вх/вых. конфигурация с одной стойкой - возможности процессора по аналоговому вв/выв.: 256 вх/вых. конфигурация с несколькими шасси, 66 вх/вых. конфигурация с одной стойкой - контроль: счетчики диагностики Modbus, счетчики событий Modbus. Преимущества: Выбор, который приходит на ум. Сверх компактный, новый ПЛК Modicon M340 отличается гибкостью и службами ПЛК высшего класса. Будучи интегрированным в систему, ПЛК предоставляет встроенные решения Plug и amp;Work с другими устройствами Telemecanique. Невероятные возможности решения Unity в ваших руках позволят упростить процесс программирования и сократить временные издержки. Modicon M340, это действительно маленький гигант.... применения: - Сложное оборудование (упаковочное, текстильное оборудование, оборудование для транспортировки материалов, грузоподъемные машины.), Производство, Инфраструктура....
