ZELIO LOGIC КОМПЛЕКТ 10ВХ/ВЫХ =24В - SR3PACKBD
Артикул:
SR3PACKBD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Гарантированное текущее состояние 0
- Гарантированное текущее состояние 1
- >= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
- Количество вх/вых.
- 10
- Стойкость к кратковременным исчезновениям
- 1 мс
- [uimp] номинальное импульсное выдерживаемое н
- 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
- Предельный уровень коммутации напряжения в
- Вес нетто
- 0.7 кг
- Количество аналоговых входов
- 4
- Maximum altitude transport
- 3048 м
- Maximum supply current
- 100 мА (с расширениями) 100 мА (без модулей расширения)
- Тип продукта
- модульные демонстрационные комплекты
- Температура окружающей среды при хранении
- -40-70 °C
- Высота над уровнем моря
- 2000 м
- Сертификаты
- GL UL CSA ГОСТ C-Tick
- Электрическая износостойкость
- AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 (клеммный блок) IP40 в соответствии с МЭК 60529 (передняя панель)
- Соединения – клеммы
- винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником
- Рабочая температура окружающей среды
- -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- 10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход
- Тип датчика температуры
- NTC 10k в 25 °C NTC 1000k в 25 °C KTY81 210/220/221/222/250 Pt 500
- Ошибка преобразования
- +/- 5 % в 25 °C для цепь аналогового входа +/- 6,2 % в 55 °C для цепь аналогового входа
- Часы
- с
- Кол-во строк в программе или функциональных блоков
- 120-120 с язык лестничных диаграмм LADDER программирование 0-200 с FBD программирование
- Локальный дисплей
- с
- Серия
- Zelio Logic
- Коммутационная способность, ма
- >= 10 мА в 12 В (релейный выход)
- Рабочее расстояние
- 10 м между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа
- Проверки
- (загрузка) памяти программ при каждом включении питания
- Помеха излучаемая/наведенная
- класс B в соответствии с EN 55022-11 группа 1
- Рабочая частота, гц
- 0.1 Гц (при Ie) для релейный выход 10 Гц (режим холостого хода) для релейный выход
- Макс. допустимое напряжение
- 30 V для цепь аналогового входа
- Диапазон аналогового входа
- 0...24 V 0...10 V
- Тип аналогового входа
- общий режим

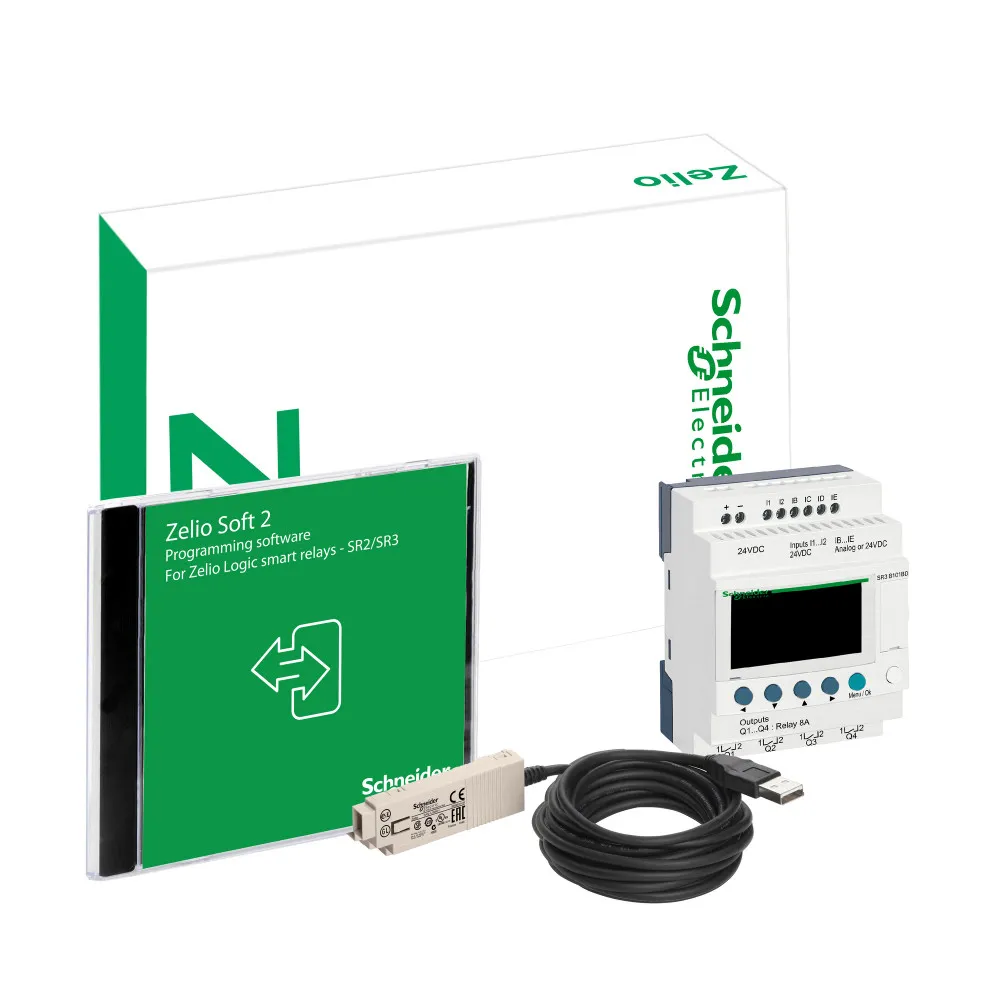

- Состав комплекта

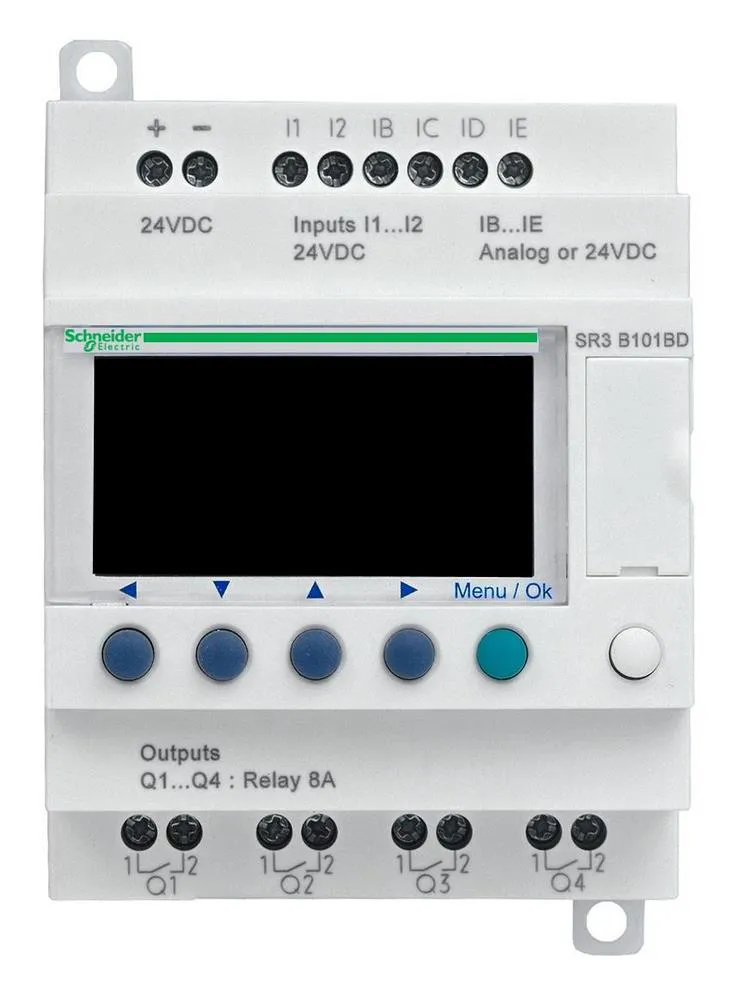

- SR3B101BD кабель PC SR2USB01 для соединения с ПК
- Рассеиваемая мощность, вт
- 3 Вт без модулей расширения 8 Вт с расширениями
- Выходной тепловой ток
- 8 A для всех 4 выходов для релейный выход
- Повторяемость позиционирования
- +/- 2 % в 55 °C для цепь аналогового входа
- Время цикла
- 6-90 мс
- Характеристики окружающей среды
- директива по ЭМС в соответствии с EN/IEC 61000-6-2 директива по ЭМС в соответствии с EN/IEC 61000-6-3 директива по ЭМС в соответствии с EN/IEC 61000-6-4 директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
- Погрешность хода часов
- 12 минут в год в 0-55 °C 6 с/месяц в 25-25 °C
- Срок резервного хранения данных
- 10 лет в 25 °C
- Ток дискретного входа
- 4 мА
- Время преобразования
- время цикла интеллектуального реле для цепь аналогового входа
- Значение младшего значащего бита
- 39 mV для цепь аналогового входа
- Разрешение аналогового входа
- 8 бит
- Частота счета
- 1 кГц для дискретный вход
- Пределы напряжения питания
- 19.2-30 В
- Пределы выходного напряжения
- 24...250 V Пер. ток (релейный выход) 5...30 V Пост. ток (релейный выход)
- Входной импеданс
- 12 кОм для IB...IG используется как цепь аналогового входа 12 кОм для IB...IG используется как цепь дискретного входа 7.4 кОм для цепи дискретных входов I1...IA и IH...IR
- Тип дискретного входа
- резистивные
- Напряжение дискретного входа
- 24 V пост. тока
- Защита от включения с обратной полярностью
- с
- Количество выходов
- 4 релейных выхода
- Категория перенапряжения
- III в соответствии с EN/IEC 60664-1
- Совместимость входа
- 3-проводн. бесконтактные PNP датчики для дискретный вход
- Количество дискретных входов
- 6 в соответствии с EN/МЭК 61131-2 тип 1
- Тип контактов
- нет для релейный выход
- Механическая износостойкость
- 10000000 циклы для релейный выход
- Номинальное напряжение питания [us]
- 24 В
- Относительная влажность
- 95-95 % без попадания конденсата или капель воды
- Момент затяжки
- 0.5 Н·м
- Степень загрязнения
- 2 в соответствии с EN/IEC 61131-2
- Стандарты
- EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-3 EN/МЭК 61000-4-6 уровень 3 EN/IEC 61000-4-11 EN/IEC 61000-4-5 EN/МЭК 61000-4-2 уровень 3 EN/IEC 61000-4-12 EN/МЭК 61000-4-4 уровень 3
- Серия SE
- Интеллектуальные реле ZELIO LOGIC
Описание
Zelio Logic Комплект 10вход/выход =24В. серия продукта: Zelio Logic
- тип устройства или его аксессуаров: модульные демонстрационные комплекты.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
